在半導體產業國產替代的浪潮中，IC集成電路封裝作為芯片制造的后道核心環節，直接決定芯片的良率、尺寸一致性與終端可靠性，而劃片機作為封裝環節的關鍵裝備，承擔著將整片晶圓精準分割為獨立芯片裸片（Die）的核心使命，是銜接晶圓制造與芯片集成的“橋梁”。長期以來，高端劃片機市場被日本DISCO等國際巨頭壟斷，成為制約我國半導體產業鏈自主可控的關鍵瓶頸。深耕這一領域的國產企業憑借自主研發突破海外技術壁壘，推出的全系列IC封裝劃片機，精準適配IC集成電路封裝全場景需求，以高精度、高效率、高兼容性的核心優勢，為國產IC封裝產業賦能，助力產業鏈實現自主可控升級。

一、IC集成電路封裝核心需求：劃片機是關鍵支撐

IC集成電路封裝的核心目標是保護芯片、實現電氣連接并提升散熱性能，而劃片工序作為封裝的前置關鍵步驟，直接影響后續封裝工藝的效率與成品質量。隨著半導體技術向小型化、高密度、高性能方向迭代，IC封裝對劃片機提出了更為嚴苛的要求：一是精度要求，需實現亞微米級切割，精準沿劃片道（Scribe Lane）切割，避免損傷芯片電路，控制崩邊、掉渣等缺陷；二是效率要求，適配量產需求，縮短單批次加工周期，降低單位芯片制造成本；三是兼容性要求，可適配6-12英寸不同規格晶圓，兼容硅、碳化硅（SiC）、氮化鎵（GaN）等多種材料，適配Flip Chip、CSP、WLCSP等先進封裝工藝；四是穩定性要求，長期連續運行無故障，保障生產流程順暢，降低停機損耗。

傳統劃片機存在精度不足、兼容性差、效率偏低等痛點，尤其在超薄晶圓（<50μm）、硬脆材料切割中易出現崩邊、器件電性失效等問題，難以滿足高端IC封裝的量產需求。國產精密切片機針對這些行業痛點，通過技術創新實現全方位突破，成為國產IC封裝企業的優選裝備，徹底解決了傳統國產劃片機“精度不足、穩定性差、適配性弱”的困境。

二、國產劃片機核心優勢：精準適配IC封裝全場景

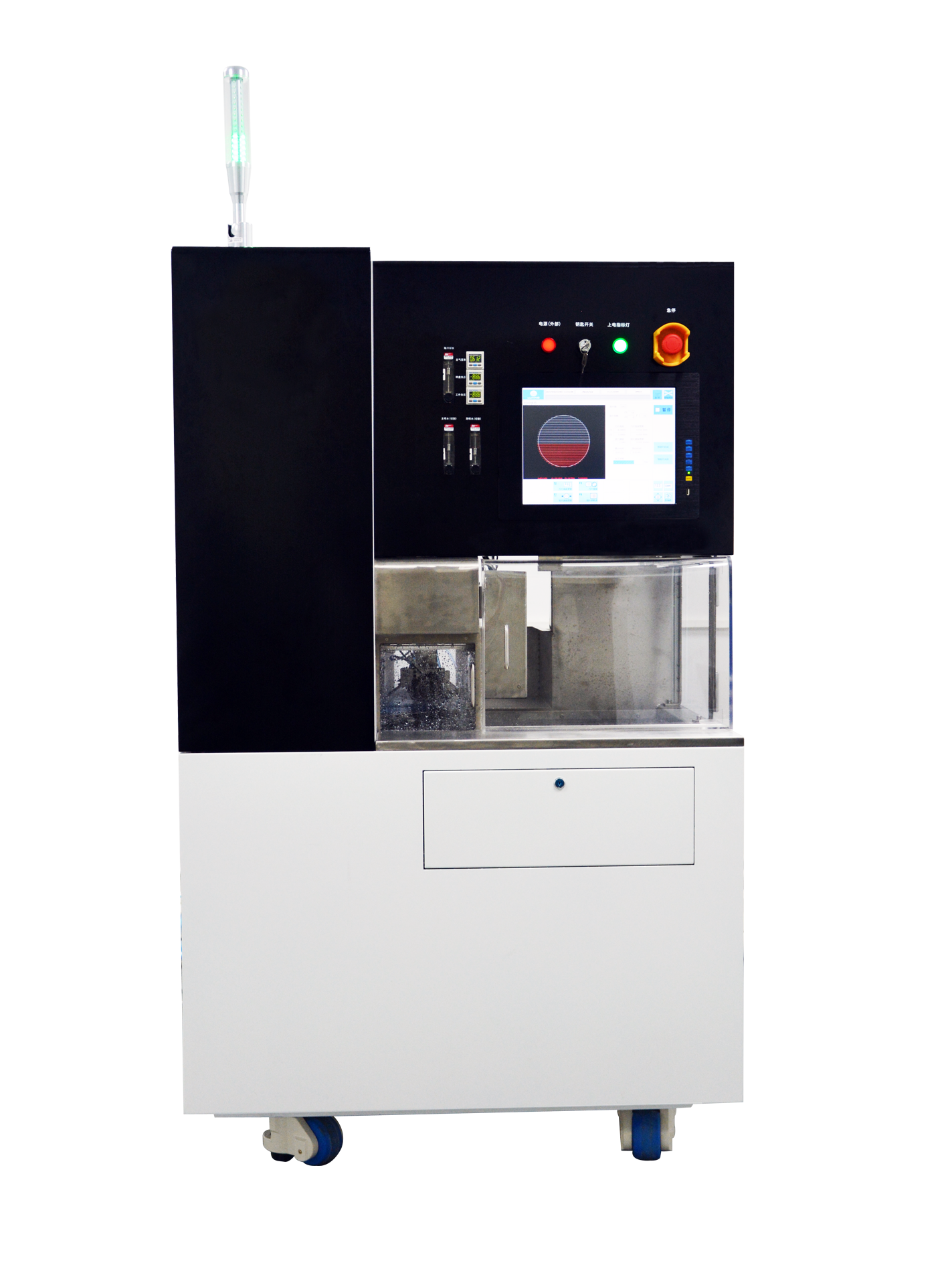

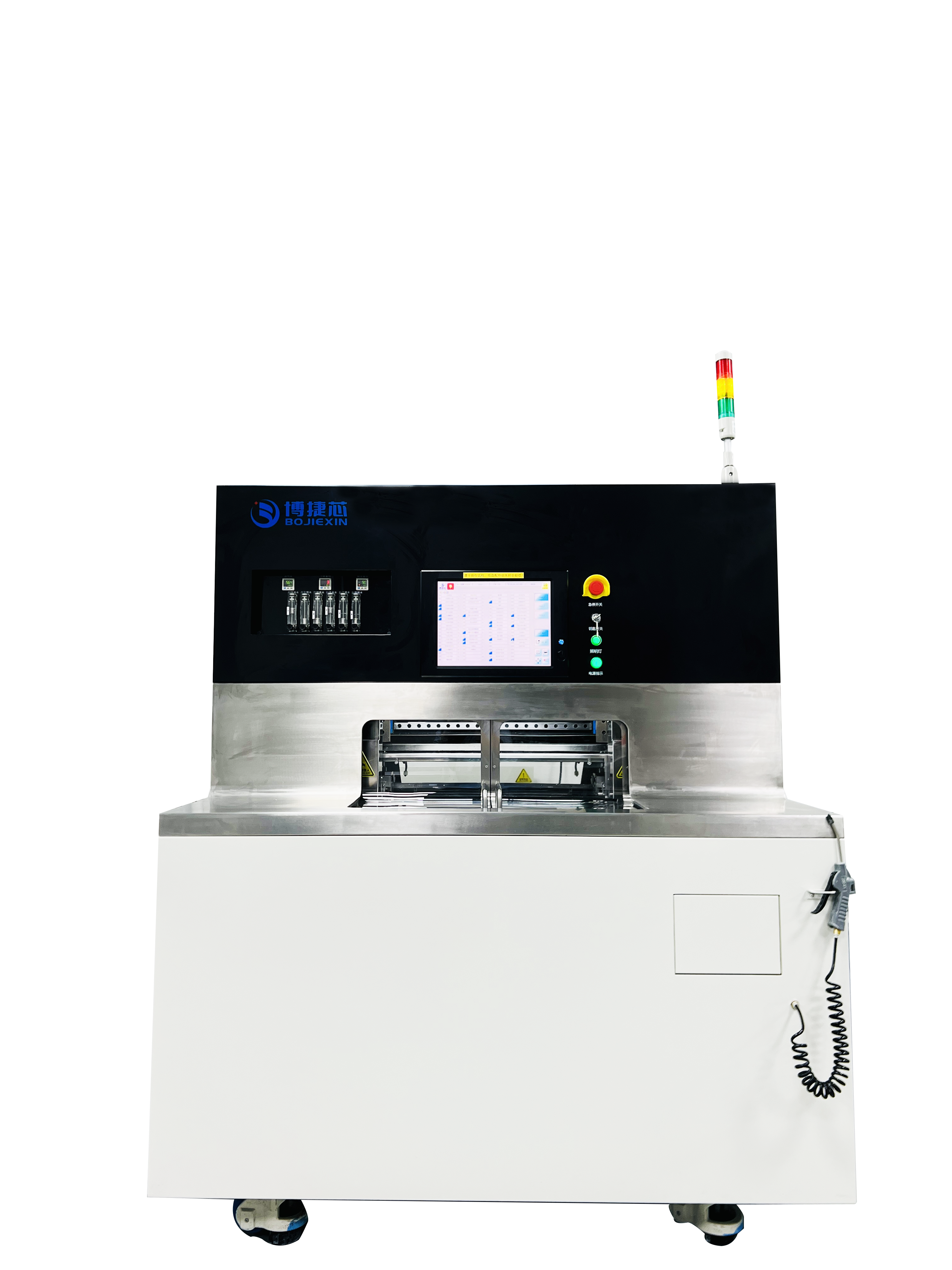

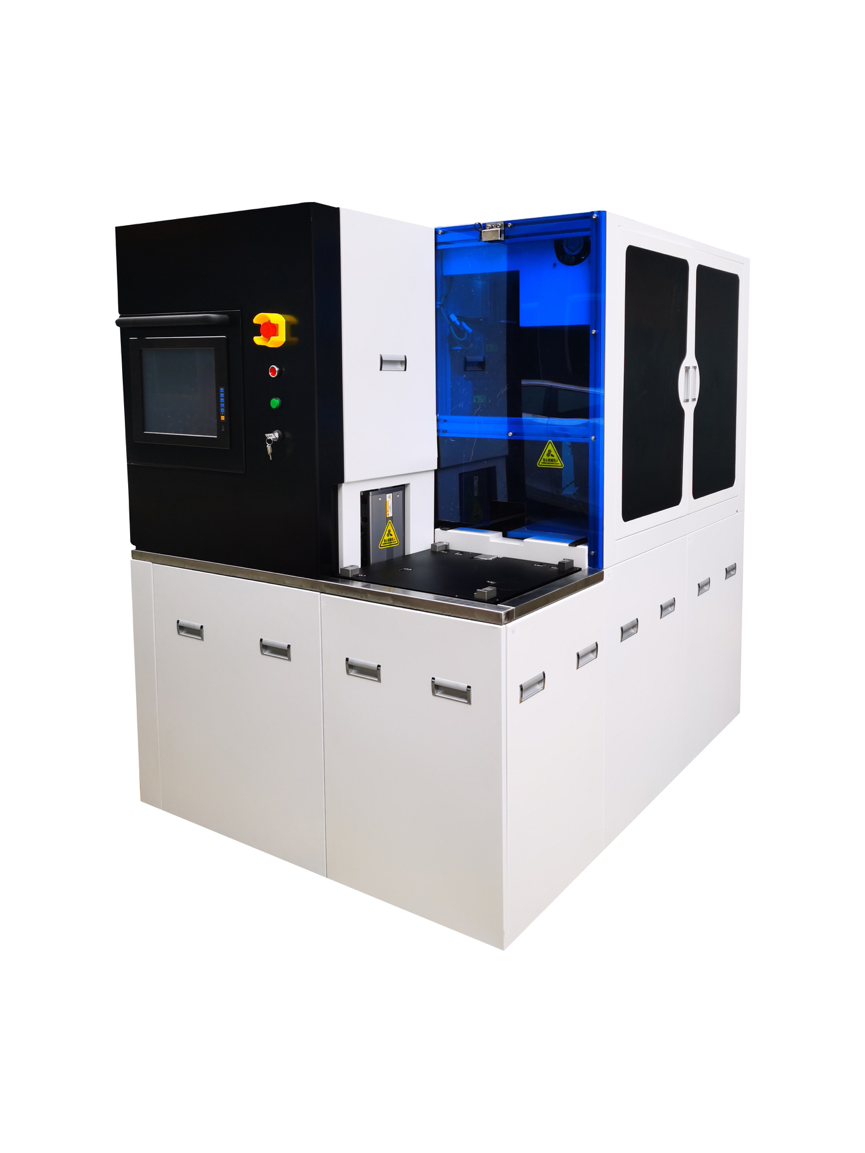

依托精密切割領域的深厚技術積累，國產全系列IC封裝劃片機涵蓋半自動、全自動等多種類型，可精準適配不同規模IC封裝企業的生產需求，其核心優勢集中體現在以下四大方面，完美契合IC集成電路封裝的核心訴求：

（一）亞微米級精度，保障封裝良率

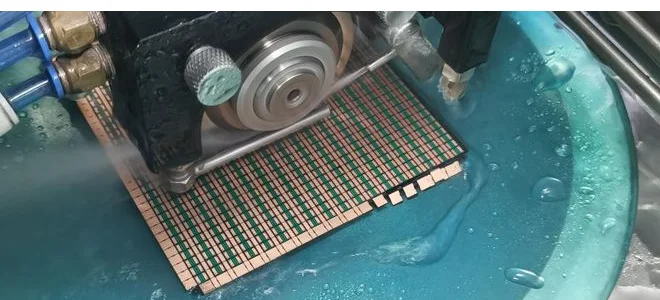

這款精密切片機采用進口直線電機+光柵尺閉環系統，搭配空氣靜壓主軸，將切割精度控制在±1μm級別，定位精度可達0.001/5mm，崩邊尺寸穩定控制在5μm以內，有效避免切割過程中芯片電路損傷、邊緣崩裂等問題，從源頭提升IC封裝良率。設備搭載高精度CCD視覺對位系統，對位精度達±3μm，可自動識別晶圓Mark點與劃片道，實現不規則切割路徑規劃，降低人工校準誤差，尤其適配高密度、小尺寸IC芯片的切割需求，解決了傳統劃片機精度不足導致的芯片報廢問題。例如，在碳化硅芯片封裝切割中，應用該設備后，芯片劃片良率可從89%提升至99.2%，缺陷修復成本降低70%。

（二）高效量產設計，降低封裝成本

針對IC封裝量產需求，這款IC封裝劃片機采用創新雙軸并行設計，部分型號實現“雙工位同步切割”，效率較傳統單軸設備提升30%-50%；同時優化切割工藝，搭配高壓氣液兩相噴霧冷卻系統，快速帶走加工熱量、抑制熱應力，既提升切割速度，又減少后續清洗、修復環節，單批次加工周期縮短40%以上。以12英寸碳化硅晶圓加工為例，該設備可將單晶圓加工時間從6小時壓縮至20分鐘，單位芯片劃片成本降低60%。此外，設備的圖形化編程界面可一鍵生成切割程序，操作便捷，大幅降低人工成本，進一步助力IC封裝企業實現降本增效。

（三）全場景兼容，適配多元封裝需求

這款劃片機覆蓋6-12英寸全規格晶圓，可高效處理硅、碳化硅、氮化鎵、低k材料等多種IC封裝常用材料，完美適配QFN/DFN、Flip Chip、CSP、WLCSP、Fan-Out等主流及先進封裝工藝，可滿足存儲芯片、功率芯片、射頻芯片、MEMS芯片等各類IC產品的劃片需求。針對超薄晶圓（50-100μm）、硬脆材料等特殊加工場景，設備采用柔性真空吸附技術，消除裝夾預應力與切削應力的疊加效應，搭配“激光預裂+精密切割”復合工藝，從根源上減少應力集中，破解硬脆材料切割崩邊難題，適配高端IC集成電路封裝的多元化需求。同時，設備可根據客戶需求定制顯微鏡倍率、刀盤尺寸等參數，進一步提升場景適配性。

（四）智能穩定運行，保障生產連續性

這款精密切片機融入智能化管控技術，集成力傳感器、紅外測溫儀等實時監測模塊，可動態捕捉切削力波動、加工溫度變化等關鍵參數，當檢測到應力異常時，系統可自動調整進給速度或暫停加工，避免缺陷擴大。設備搭載數據追溯系統，實時記錄切割參數與設備狀態，無縫對接MES系統，助力IC封裝企業實現智能制造與質量追溯。此外，設備采用高剛性運動平臺與優質核心零部件，經過嚴格的穩定性測試，可實現長期連續運行，故障率低，大幅減少停機損耗，保障IC封裝生產流程的順暢性，為企業穩定量產提供堅實支撐。

三、劃片機在IC封裝中的典型應用場景

依托全場景適配能力與核心技術優勢，這款IC封裝劃片機已廣泛應用于各類IC集成電路封裝場景，得到長電科技、通富微電、中芯國際、京東方等頭部企業的量產驗證，其典型應用場景包括：

（一）存儲芯片封裝劃片

存儲芯片（如NAND、DRAM）電路密度極高，對劃片機精度與尺寸一致性要求嚴苛。這款精密切片機憑借亞微米級切割精度與穩定的運行性能，可精準切割存儲芯片晶圓，將劃片道寬度從傳統的150μm縮減至80μm以內，單晶圓可產出芯片數量提升10%-15%，有效降低硅材料浪費，同時避免切割過程中出現的電路損傷，保障存儲芯片的讀寫性能與可靠性，適配存儲芯片高密度、小型化的封裝趨勢，助力存儲芯片產業實現量產升級。

（二）功率芯片封裝劃片

功率芯片（如IGBT、MOSFET）多采用碳化硅、氮化鎵等硬脆材料制造，切割過程中極易出現崩邊、掉渣等缺陷，影響芯片散熱性能與使用壽命。這款IC封裝劃片機針對硬脆材料加工特點，升級金剛石刀具配置，采用800-1200目細粒度磨料與樹脂結合劑組合，配合動態平衡校正技術，將刀具跳動量控制在0.01mm以內，實現切削力的均勻分布，可高效處理功率芯片晶圓的精密切割，保障芯片邊緣平整、無損傷，提升功率芯片的散熱效率與長期可靠性，適配新能源、汽車電子等領域?qū)β市酒母叨诵枨蟆?/span>

（三）先進封裝工藝劃片

隨著3D IC堆疊、TSV（硅通孔）等先進封裝技術的普及，IC封裝對劃片機的精度、應力控制能力提出了更高要求。這款精密切片機可適配Flip Chip、WLCSP、Fan-Out等先進封裝工藝，通過精準的路徑規劃與應力控制，實現超薄晶圓、堆疊晶圓的無應力切割，避免層間剝離與崩邊風險，同時保障芯片尺寸的一致性，為先進封裝工藝的規模化量產提供核心裝備支撐。其中，其BJX8260高精度型號在京東方Mini/Micro LED COB顯示產品擴產項目中成功中標，標志著其在先進封裝相關領域的技術實力獲得頭部企業認可。

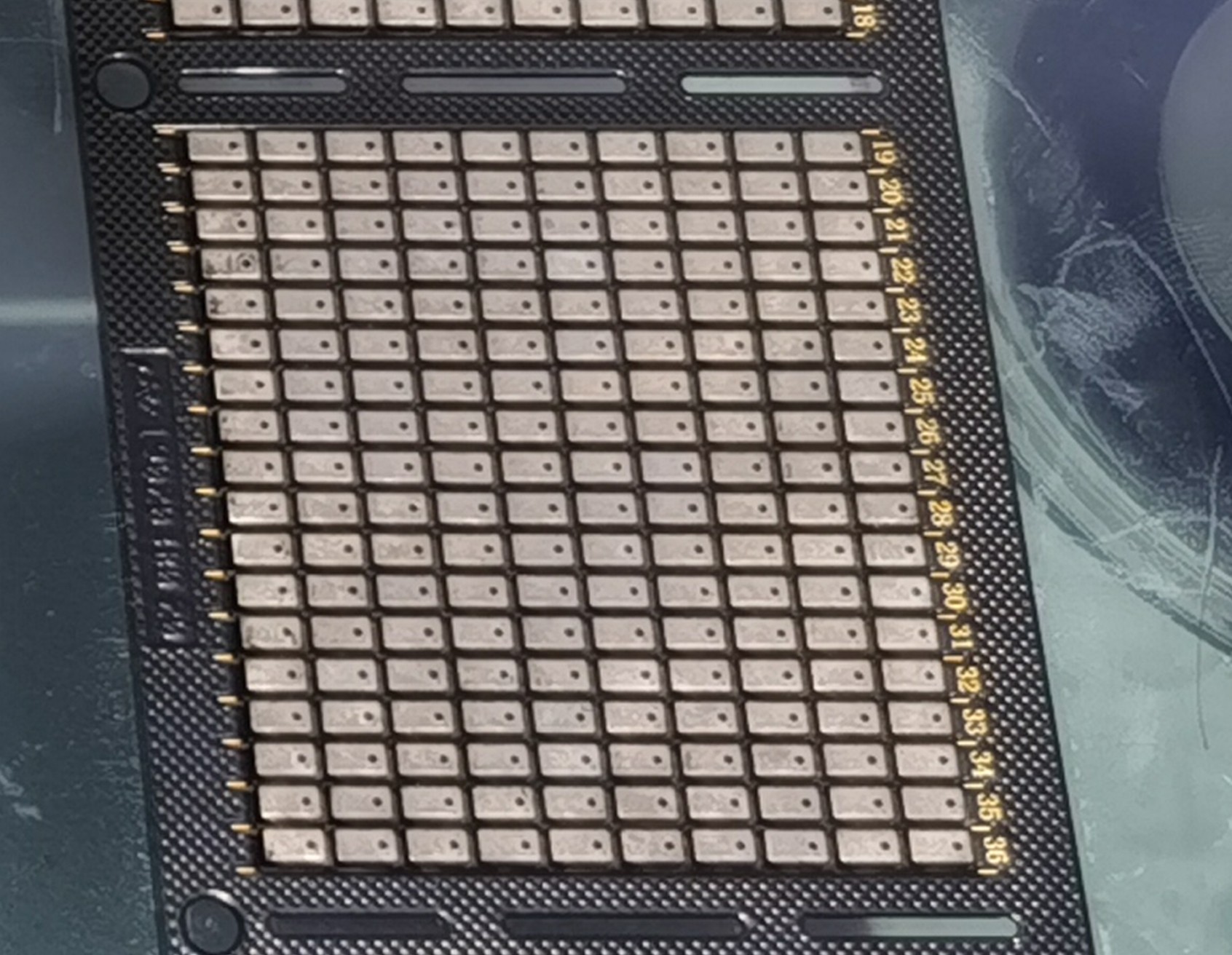

（四）通用IC封裝劃片

針對消費電子、物聯網等領域的通用IC芯片（如MCU、射頻芯片），這款劃片機憑借高性價比、高兼容性的優勢，可適配6-8英寸晶圓的批量切割需求，兼顧效率與精度，大幅降低中小企業的設備投入成本與生產成本。設備操作便捷，無需專業技術人員即可快速上手，同時提供完善的售后技術支持，助力中小企業實現IC封裝的高效生產，推動通用IC芯片產業的規模化發展。

四、產業價值：助力IC封裝國產替代，賦能產業鏈升級

在半導體產業國產替代的大背景下，這款IC封裝劃片機的推出與廣泛應用，不僅打破了國外巨頭對高端劃片機市場的壟斷，為國內IC封裝企業提供了可靠的國產化選擇，降低了供應鏈對外依賴風險，更推動了國產IC集成電路封裝產業的技術升級與效率提升。截至目前，該設備已服務京東方、華星光電TCL、中芯國際、三安光電等知名企業，2024年出貨量同比增長300%，帶動國產劃片機全球市場份額提升至15%，成為國產高端劃片機領域的引領者。

五、IC封裝劃片機選型技巧

對于IC封裝企業而言，選擇適配的劃片機是提升生產效率、保障產品良率的關鍵，結合行業實踐總結3個核心選型技巧，助力企業精準選型：一是看精度與穩定性，優先選擇切割精度達±1μm級別、定位精度高且故障率低的設備，尤其針對高端IC封裝場景，需重點關注崩邊控制能力；二是看兼容性，結合自身晶圓規格（6-12英寸）、材料類型（硅、碳化硅等）及封裝工藝，選擇適配性強、可靈活定制的設備；三是看性價比，兼顧設備投入成本、運行成本與售后支持，優先選擇操作便捷、可快速上手，且能提供完善技術服務的產品，降低企業生產與管理成本。

作為國產半導體精密切割設備的標桿力量，相關企業始終以技術創新為核心，持續優化劃片機產品性能，聚焦IC集成電路封裝領域的核心需求，不斷突破技術瓶頸，推動劃片機技術向更高精度、更高效率、更智能化的方向發展。未來，將繼續深耕IC封裝裝備領域，加強與國內IC封裝企業的協同合作，打造更貼合產業需求的劃片機解決方案，助力我國IC集成電路封裝產業突破關鍵技術瓶頸，提升全球競爭力，為半導體產業鏈自主可控發展注入強勁動力。
