一、應用背景與需求分析

厚膜電阻片作為電子電路中實現電阻功能的核心元件，廣泛應用于通信、汽車電子、工業控制、消費電子等眾多領域。其生產過程中，切割工序是決定產品精度、性能及良率的關鍵環節——需將整體的厚膜電阻基板按照設計要求切割成特定尺寸的單體電阻片，同時要嚴格控制切割精度、避免崩邊、裂紋等缺陷，確保電阻片的電阻值穩定性及機械結構完整性。

傳統切割設備在處理厚膜電阻片時，常面臨諸多痛點：如機械切割易產生較大應力導致電阻片崩邊、破損；激光切割若精度控制不佳則易灼傷電阻膜層，影響電阻性能；普通劃片機的定位精度不足，難以滿足高密度、小尺寸厚膜電阻片的切割需求。在此背景下，博捷芯精密劃片機憑借其高精度、高穩定性的核心優勢，成為厚膜電阻片切割領域的理想解決方案。

二、博捷芯精密劃片機的核心優勢適配性

博捷芯精密劃片機針對厚膜電阻片的材質特性（如陶瓷基底、厚膜電阻層的復合結構）及切割工藝要求，具備多項核心優勢，精準匹配應用場景需求：

1. 超高定位與切割精度

設備采用高精度光柵尺閉環控制系統，定位精度可達±1μm，重復定位精度≤0.5μm，能夠精準匹配厚膜電阻片的精細切割需求——無論是小尺寸（如0402、0201封裝規格）的電阻片切割，還是對切割路徑有嚴格要求的異形切割，均能確保切割尺寸誤差控制在極小范圍內，有效保障電阻片的一致性，降低后續分選環節的成本。

2. 低應力切割保障產品質量

針對厚膜電阻片陶瓷基底脆性大、電阻層易受損的特點，博捷芯精密劃片機配備自適應壓力調節系統及高速主軸組件。主軸轉速可實現5000-60000rpm無級可調，結合專用金剛石切割刀輪，能夠以平穩的切割力和高速切削速度完成切割，最大限度降低切割過程中產生的機械應力，將崩邊尺寸控制在≤2μm，避免電阻層出現裂紋或脫落，保障電阻片的電阻值穩定性（電阻值波動范圍可控制在±1%以內）。

3. 高效穩定的批量加工能力

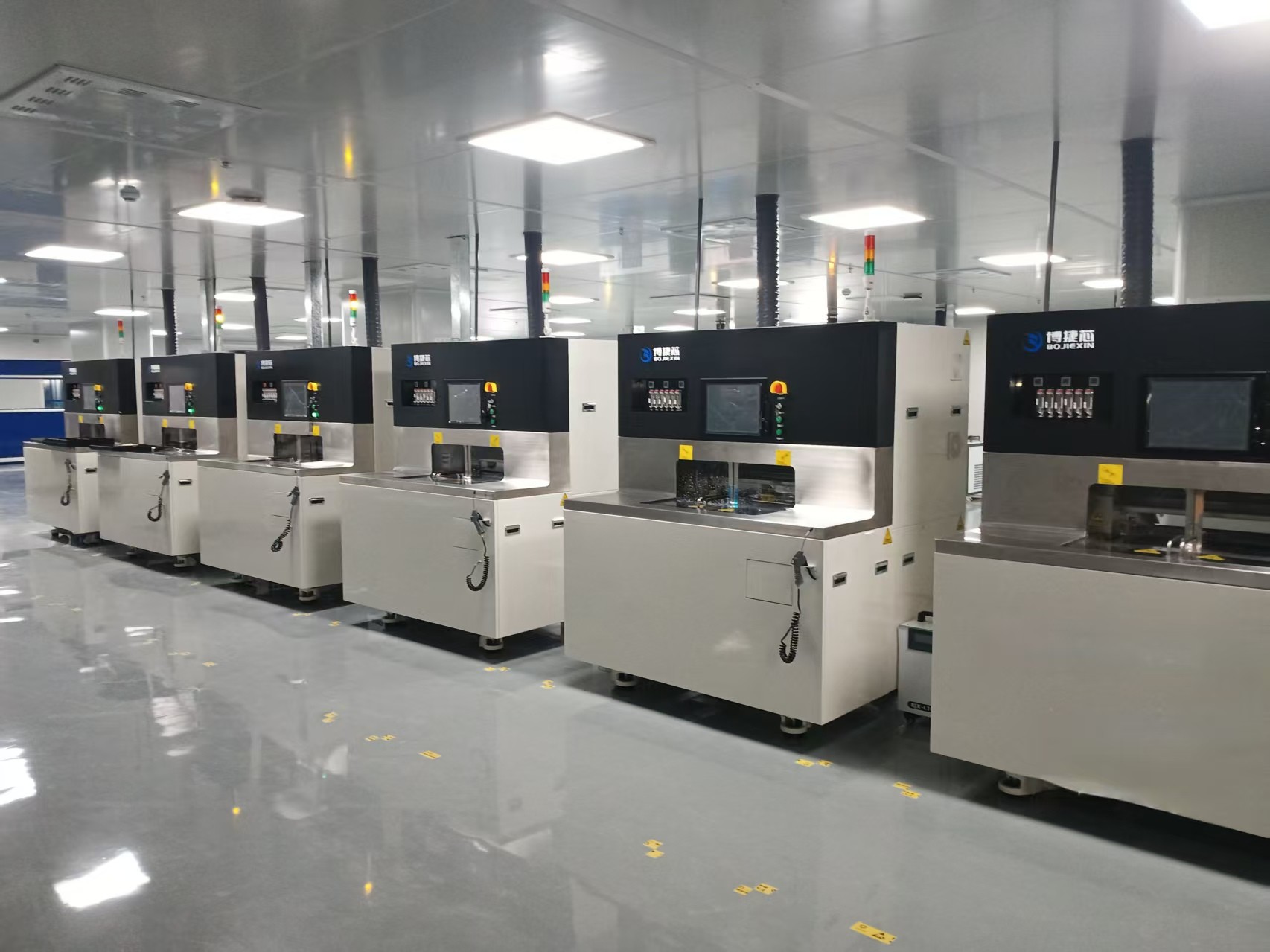

設備搭載全自動上下料系統，支持單批次最大50片基板的連續加工，配合高速切割流程（單片100mm×100mm基板切割效率較傳統設備提升30%以上），可滿足大規模量產需求。同時，設備配備實時監測系統，能夠?qū)η懈钸^程中的刀輪磨損、切割深度等關鍵參數進行動態監測，一旦出現異常立即報警并暫停加工，有效降低不良品率，保障批量生產的穩定性。

4. 靈活的工藝適配性

厚膜電阻片的規格多樣，包括不同的基底尺寸、電阻層厚度及切割圖形要求。博捷芯精密劃片機支持自定義切割路徑編程，配備高清CCD視覺定位系統，可自動識別基板上的定位標記，實現不同規格產品的快速換型調整，換型時間≤10分鐘，極大提升了生產的靈活性，適配多品種、小批量的生產需求。

三、具體應用流程與工藝參數

1. 前期準備階段

首先對厚膜電阻基板進行預處理，清除表面的粉塵、油污等雜質，避免切割過程中雜質影響切割精度或造成刀輪磨損。隨后將基板固定在專用真空吸附工作臺上，工作臺采用蜂窩狀結構設計，確保吸附力均勻，防止基板在切割過程中發生位移。

2. 參數設置與定位校準

根據厚膜電阻片的設計尺寸（如長度、寬度、切割深度）及材質特性，通過設備控制系統設置參數：主軸轉速通常設定為30000-45000rpm（針對陶瓷基底厚膜電阻片），切割速度50-100mm/s，切割深度根據基板厚度精準控制（確保切斷基底且不損傷工作臺）。同時，啟動CCD視覺定位系統，對基板上的基準標記進行識別，完成定位校準，確保切割路徑與設計圖紙完全吻合。

3. 切割執行與實時監測

參數確認后，設備自動啟動切割流程，高速旋轉的金剛石刀輪沿預設路徑進行切割。切割過程中，實時監測系統同步采集刀輪壓力、切割深度、主軸溫度等數據，若發現刀輪磨損導致切割精度下降（如崩邊尺寸超過閾值），系統會自動提示更換刀輪；若出現基板位移等異常情況，立即暫停切割，保障生產安全。

4. 后續處理與質量檢測

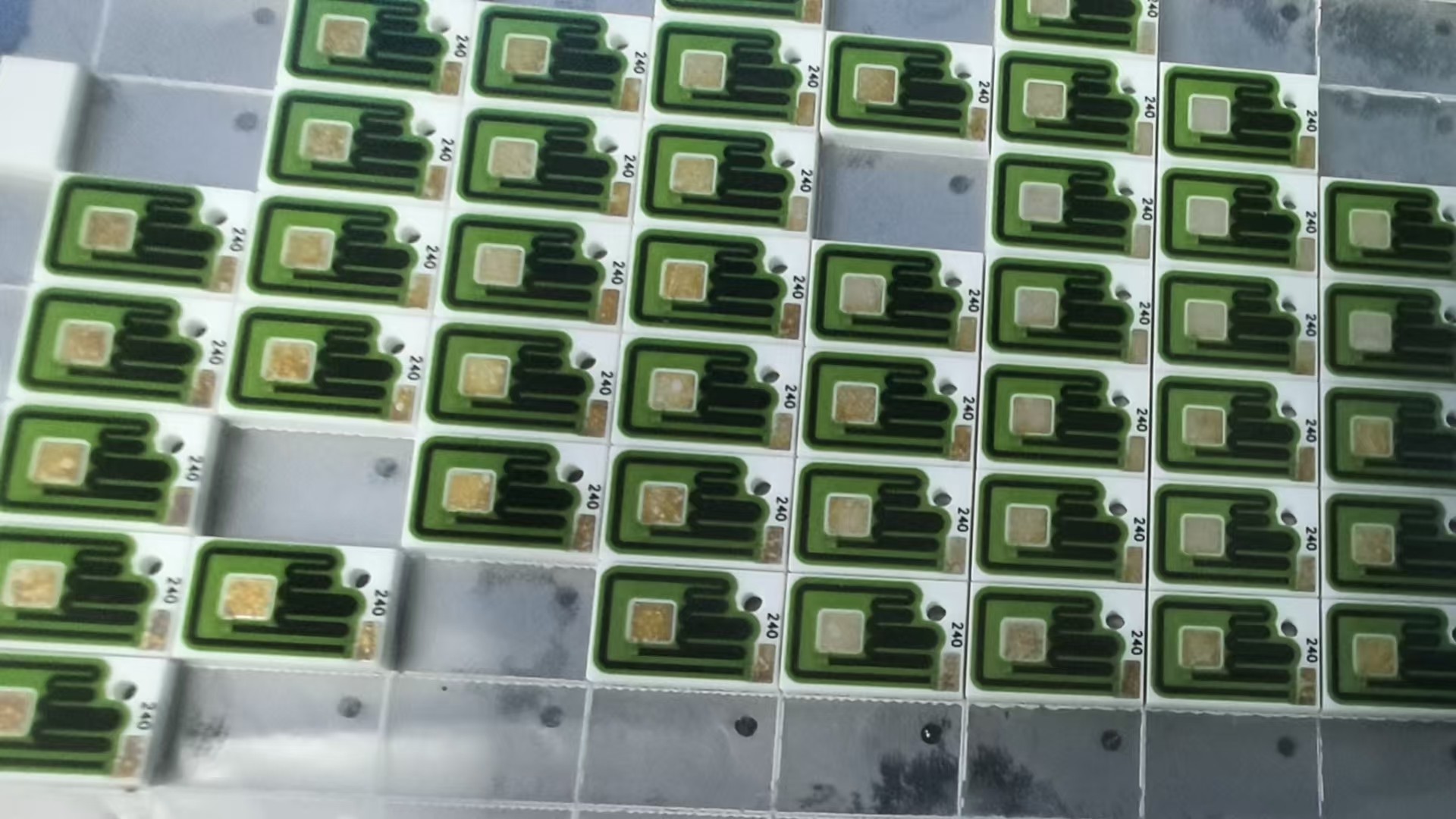

切割完成后，全自動上下料系統將切割后的電阻片送入清洗環節，清除切割產生的粉塵。隨后通過高精度檢測設備（如光學顯微鏡、電阻值測試儀）對電阻片的尺寸精度、外觀質量及電阻值進行檢測，合格產品進入下一工序，不合格產品進行標記并分析原因，為工藝參數優化提供數據支持。

四、應用效果與行業價值

博捷芯精密劃片機在厚膜電阻片切割中的應用，取得了顯著的應用效果：產品良率從傳統設備的85%-90%提升至99.5%以上；切割精度控制在±5μm以內，滿足高端電子設備對厚膜電阻片的高精度需求；單批次生產效率提升30%以上，有效降低了單位生產成本。

從行業價值來看，該應用不僅推動了厚膜電阻片生產工藝的升級，提升了國內電子元件制造的核心競爭力，還為其他脆性材料（如陶瓷基板、半導體芯片）的精密切割提供了可借鑒的解決方案，助力電子制造行業向高精度、高效率、高穩定性的方向發展。

五、未來應用展望

隨著電子設備向小型化、高密度、高可靠性方向發展，厚膜電阻片的尺寸將進一步縮小，對切割精度的要求也將更高。博捷芯精密劃片機將持續迭代升級，一方面優化視覺定位系統，提升對微小基準標記的識別精度；另一方面開發更細直徑的切割刀輪及更高轉速的主軸組件，適配更薄、更小尺寸的厚膜電阻片切割需求。同時，結合工業互聯網技術，實現設備運行數據的實時上傳與分析，為遠程運維、工藝優化提供數據支撐，進一步拓展在高端電子制造領域的應用場景。
