精密劃片機的刀片在壓電陶瓷上劃過，切割崩邊始終穩定在5微米以內，相當于一根頭發絲的十六分之一。

在醫學影像設備的核心部件——超聲探頭的制造領域，壓電陶瓷材料的精密切割一直是個技術瓶頸。近日，國產半導體設備企業博捷芯其研發的精密劃片機在切割用于40MHz高頻超聲探頭的壓電陶瓷陣元時，實現了崩邊尺寸小于5微米的突破。

這一技術指標滿足了高端超聲探頭制造的需求，為國產高端醫學影像設備的發展提供了重要支撐。

01 技術瓶頸

超聲探頭頻率越高，對壓電陶瓷陣元的精細度要求也越高。血管內超聲成像等高端應用的探頭頻率已達40-45MHz。

高頻超聲探頭需要使用精密的壓電陶瓷陣元，陣元間距、尺寸直接關系到成像質量和分辨率。

根據資料，現代超聲探頭陣元間距需精確到0.5毫米以下。如成都匯聲科技的微型彩色超聲診斷系統，其探頭陣元間距為0.49毫米。

陣元間距的微小偏差都會導致超聲成像質量的下降，因此對壓電陶瓷切割工藝提出了極高要求。

02 博捷芯解決方案

博捷芯針對這一高精度切割需求，推出了專門的精密劃片解決方案。

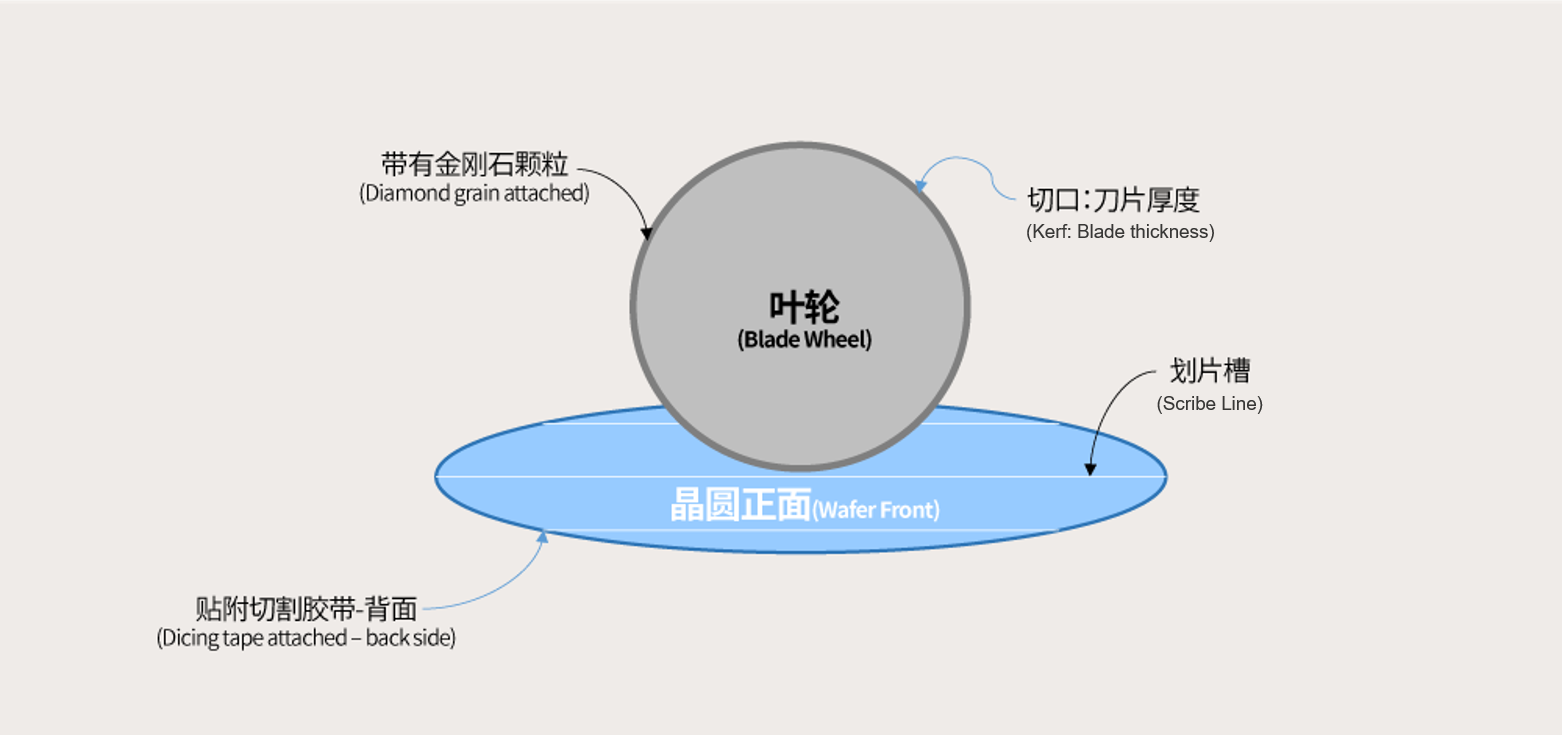

該方案采用高精度運動控制系統，配合空氣靜壓主軸和金剛石砂輪，實現了對壓電陶瓷材料的超精密切割。

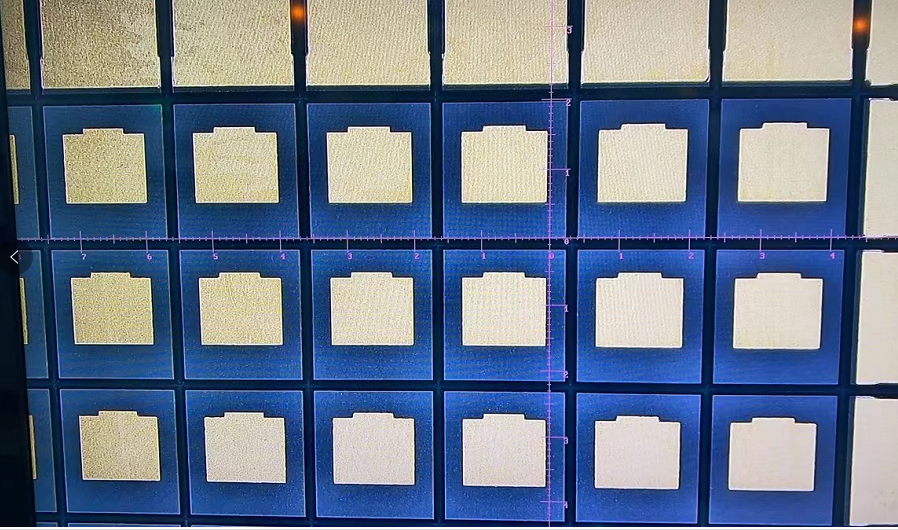

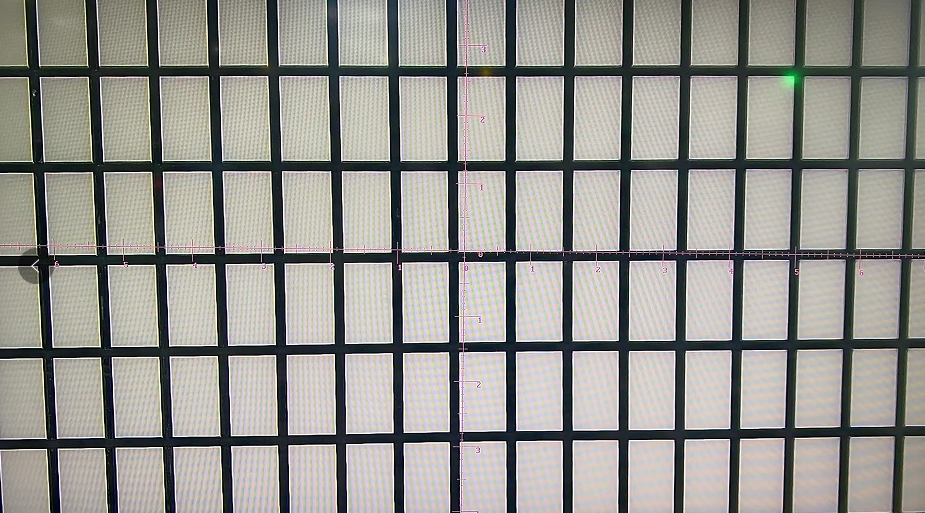

核心精度指標顯著提升：刀片行走直線偏差值≤1.5μm，視覺對位檢測功能達亞像素級別，監測刀片磨損精度≤2μm。

博捷芯劃片機還采用了分層劃切工藝，通過分階段控制切割深度和進給速度，以“階梯式”分層切割方式，逐步完成切割深度的控制，減少材料損傷并提高切割質量。

03 技術優勢

博捷芯劃片機在切割壓電陶瓷方面展現出多重技術優勢：

高精度與低崩邊：在切割40MHz超聲探頭所需的壓電陶瓷陣元時，實現崩邊尺寸小于5μm，滿足了高端超聲探頭制造的需求。

高兼容性：博捷芯劃片機適用于多種硬脆材料，包括硅、石英、玻璃、藍寶石、氧化鋁、氧化鐵、砷化鎵和鈮酸鋰等。

高效率生產：部分機型配置了對向式雙主軸，雙軸可獨立運行，配合雙CCD視覺系統，大幅減少對準和檢查時間，提高了生產效率。

04 應用前景

這一技術突破為高端醫學影像設備的國產化進程提供了重要支撐。

在血管內超聲（IVUS）領域，隨著探頭技術的不斷發展，對精密切割的需求將持續增長。

目前，IVUS探頭技術主要采用壓電陶瓷材料，但復合材料換能器如CMUTs（電容式微機械超聲換能器）正展現出發展前景。

博捷芯的精密切割技術同樣適用于這些新興復合材料，為未來超聲探頭制造提供了通用的切割解決方案。

博捷芯的精密劃片機現已覆蓋劃片切割半導體封裝基板及元器件，晶圓、陶瓷基板、玻璃基板、PCB、硅片、線路板、內存儲存卡、QFN、電容電阻、傳感器、IC二三極管保險絲及其他各類精密材料等器件，兼容8英寸晶圓。部分機型甚至可適配12英寸晶圓。

隨著超聲診斷技術的進步，超聲探頭將向更高頻率、更小陣元尺寸發展，對精密切割工藝的需求會愈發迫切。
